도면에 그림 넣기

도면에 복사해서 붙여넣기를 해보면 된다.

그런데 파일이 변경되면(이동, 변경, 삭제, 미첨부 등) 사진이 안보인다.

그래서 도면에 그림을 넣는 방법을 알아(검색해) 보고 테스트 해 본다.

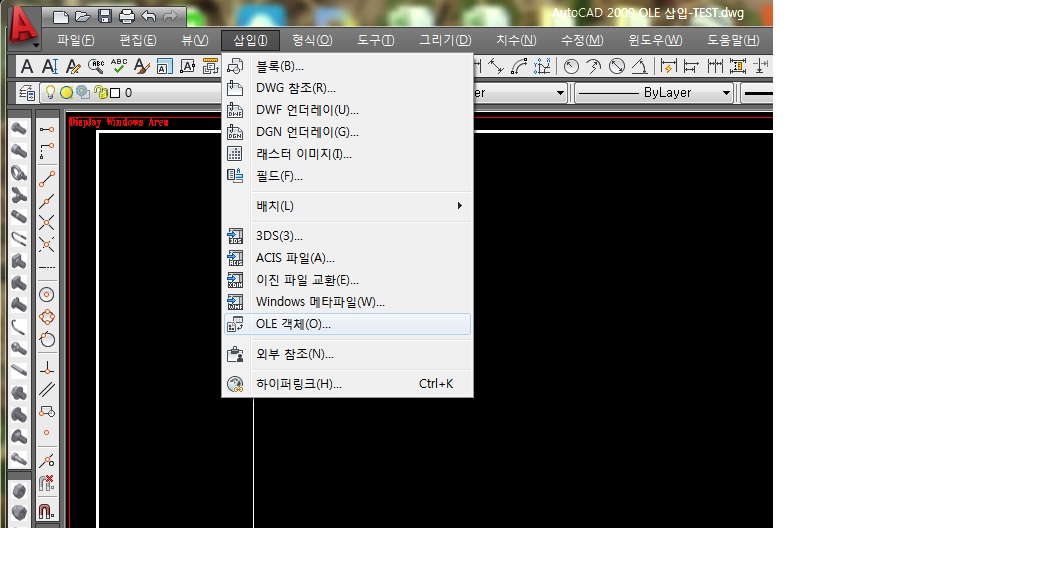

1. autocad 프로그램에서 [삽입] - [OLE 객체] 를 선택한다.

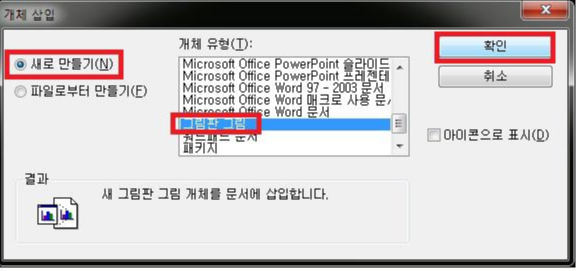

2. 개체 유형에서 그림판 그림을 선택하고 확인을 클릭한다.



3. 아래 그림처럼 그림판이 열리면

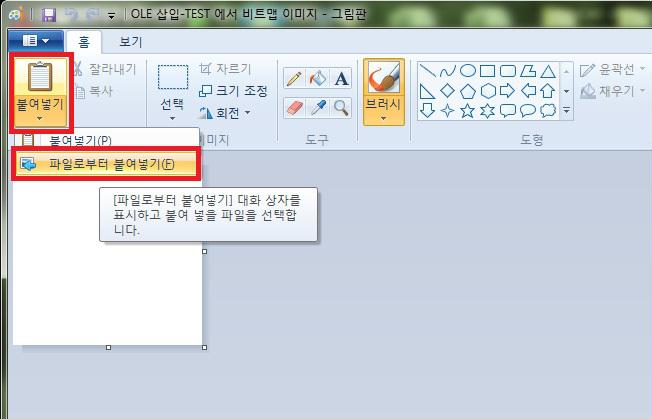

   좌측 상단의 붙여넣기 밑에 있는 삼각형을 눌러서

   파일로부터 붙여넣기를 클릭한다.



4. 원하는 사진을 찾아서 그림판에 불러와 졌으면

   좌측 상단의 저장 아이콘을 클릭한다.

   별 다른 반응이 없으면 캐드 화면에 그림이 들어가 있다.

   그림 선택후 크기 조정이나 이동 배치를 한다. (끝)   그런데



5. 그림판에서 좌측 상단의 저장 아이콘을 눌렀는데

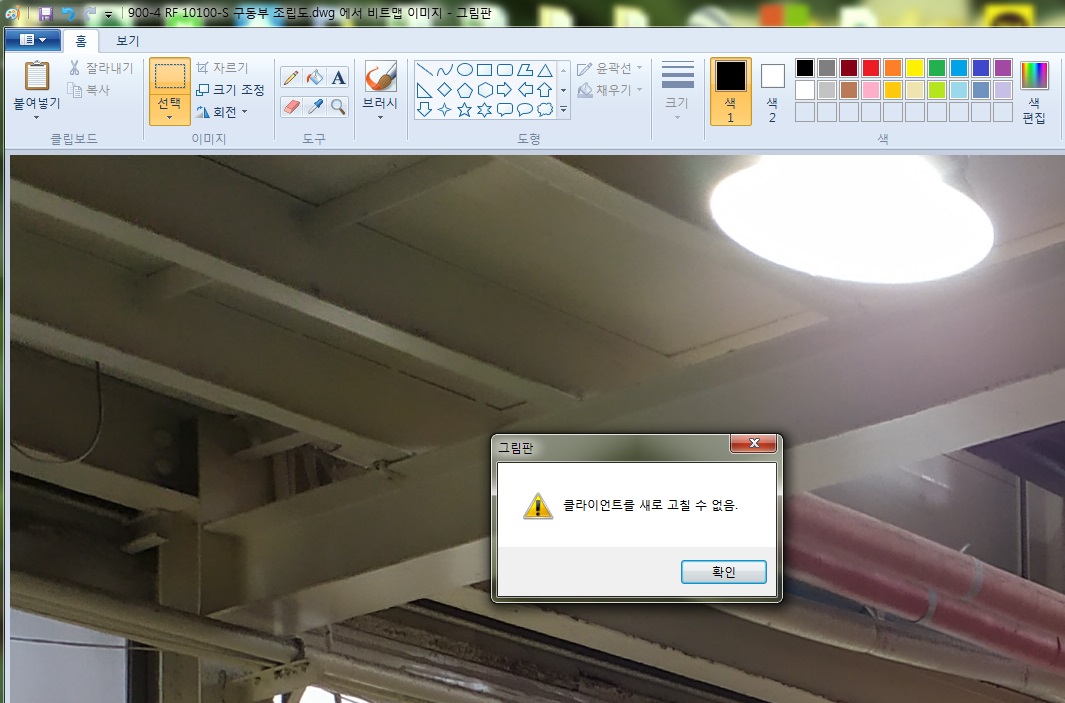

   클라이언트를 새로 고칠 수 없음. 이라는 그림판 알림창이 나온다면 도면에 그림이 보이더라도

   저장후 새로 열어보면 그림은 보이지 않는다. (용량은 차지하고 있는데...)

아래 화면은 같은 그림이지만 용량이 다른 같은 사진을 넣으려고 태스트 한 에러 화면입니다.

   우측 상단에 보이는 그림은 약 2.6MB 사진인데 성공적으로 캐드에 넣어졌고

   좌측 상단에 시도중인(에러) 하얀 그림은 같은 사진의 원본인데 크기는 약 11.5MB였다.

사진의 크기나 용량과 컴퓨터의 사양 문제인것 같다.





6. 현재 내 컴퓨터에서 넣을 수 있는 크기나 용량을 체크해 보기 위하여 테스트를 해 보았다.

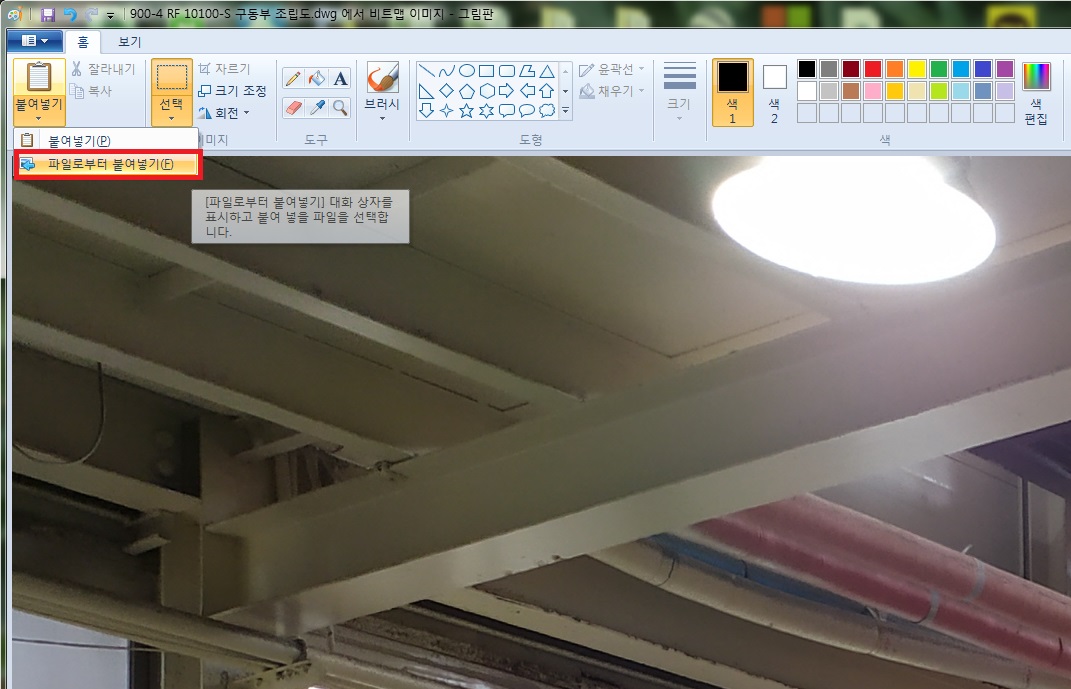

위에서 처럼 파일로부터 붙여넣기 선택하고

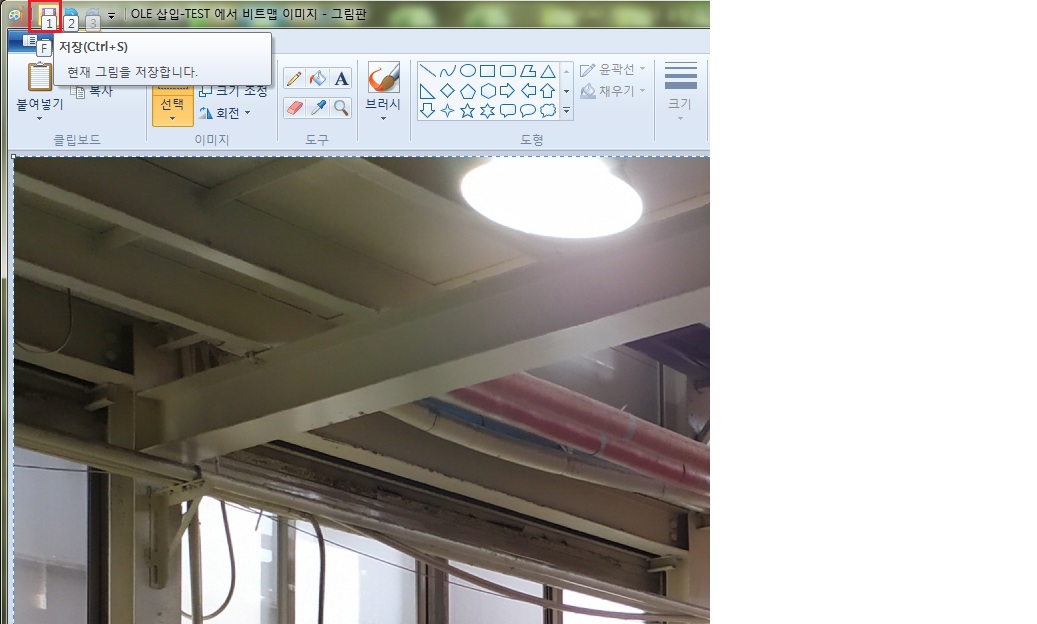

7. 그림을 선택하고 좌측 상단의 저장아이콘(디스크 모양) 을 눌렀을 때 '클라이언트를 새로 고칠 수 없음' 이라는

   그림판 알림창이 보이면 캐드 화면에 그림이 보이더라도

   저장한 후 다시 열어보면 그림이 안 보인다.

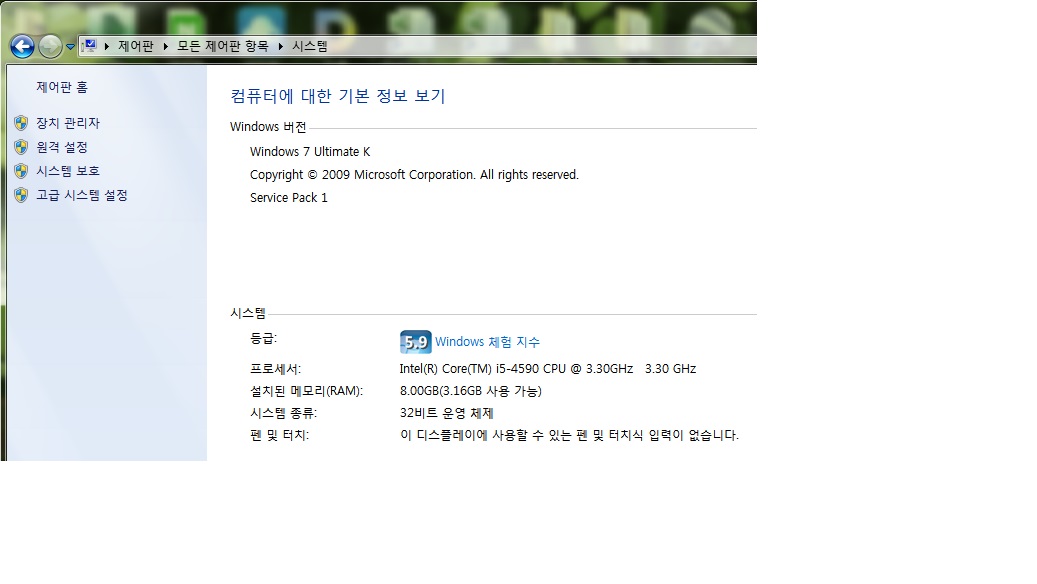

8. 윈도우 7 32bit 버전을 사용중이다.

9. 그래서 사진 해상도 크기와 저장 용량을 메모하면서 에러 메세지를 살펴보았다.



3040 x 2280 : 2.73 mb (성공)

3048 x 2286 : 2.74 mb (성공)

3050 x 2288 : 2.6   mb (성공) <--- 저장후 도면 용량 102 mb ㅎㄷㄷ

2720 x 2040 : 2.32  mb (성공)

2048 x 1536 : 1.55  mb (성공)



3060 x 2295 : 2.67 mb (실패)

3072 x 2304 : 3.09 mb (실패)

3100 x 2325 : 2.81 mb (실패)

3136 x 2352 : 2.85 mb (실패)

3168 x 2376 : 2.89 mb (실패)

3200 x 2400 : 3.01 mb (실패)

4096 x 3072 : 4.28 mb (실패)



현재 내 컴퓨터에서는 2.8mb 이상의 단일 파일에서는 에러를 낸다.

그런데 1.55 , 2.0 , 2.3mb 등의 성공한 파일들은 같은 파일을 여러게 넣어도

성공적이다. 물론 그림 이름은 같게 , 다르게 해 보았다.



그림판에서 캐드와 연결되는 단일 파일의 크기가 문제가 되는듯.......



내용물을 숨기려고 작은 상태로 캡쳐를 했다. 사진(그림)이 첨부 된다는 내용을 보여주려고...
